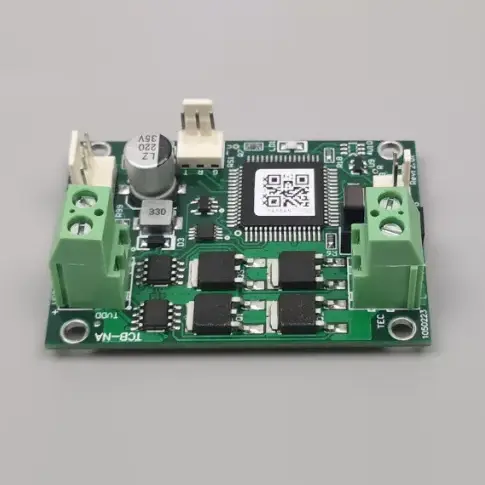

X-Meritan, Standart Soyuducular təchizatçıları üçün peşəkar Çin keyfiyyətli TCB-NA Temperatur Nəzarətçisidir. Yüksək qiymət-performans və etibarlılıq üçün nəzərdə tutulmuş Yüksək Dəqiqlikli TCB-NA Temperatur İdarəetmə Paneli lazer diodlarının və müxtəlif ağıllı məişət cihazlarının sabitləşdirilməsi üçün ideal həlldir. Çində qurulmuş istehsal təcrübəmizdən istifadə etməklə, X-Meritan qlobal partnyorları funksional çox yönlüliyi əlçatan qiymətlərlə balanslaşdıran Temperatur Nəzarəti üçün davamlı TCB-NA Yarımkeçirici Soyuducu lövhə ilə təmin edir.
X-Meritan tərəfindən Çin tədarükçüsü kimi istehsal edilən Standart Soyuducular üçün TCB-NA Temperatur Nəzarət Cihazı ümumi sənaye və kommersiya soyutma tələbləri üçün hazırlanmış çox yönlü istilik idarəetmə moduludur. Standart Soyuducular üçün bu TCB-NA Temperatur Nəzarəti iki istiqamətli idarəetmə arxitekturası vasitəsilə dəqiq tənzimləməni asanlaşdırır, istilik və soyutma rejimləri arasında qüsursuz keçidlərə imkan verir. Etibarlı həll partnyoru kimi X-Meritan bu seriyanı standart enerji təchizatı ilə effektiv işləmək üçün optimallaşdırıb, mövcud aparat ekosistemlərinə birbaşa inteqrasiyanı təmin edən istifadəçi dostu ASCII seriya interfeysi təklif edir.
|
Parametr |
Spesifikasiya |
|
Board Təchizat Gərginliyi |
4.5–27V (TEC gərginliyinə uyğun olmalıdır) |
|
TEC gərginliyi |
5V–27V (≥ təchizatı gərginliyi olmalıdır) |
|
TEC Cari |
0-10A |
|
Temperatur Sensoru |
10K NTC (defolt B dəyəri: 3950; faktiki B dəyəri məhdudiyyətsizdir - nəzarət dəqiqliyinə deyil, yalnız mütləq temperatura təsir edir) |
|
Temperatur Nəzarət Dəqiqliyi |
±0,1°C |
|
Temperatur Dəqiqliyini təyin edin |
±0,1°C |
|
Temperatur Ölçmə Aralığı |
-30°C ilə +147°C arasında |
|
Nəzarət Temperatur Aralığı |
-20°C-dən +100°C-dək |
|
Defolt Zavod Temp. |
25°C (istək əsasında fərdiləşdirilə bilər) |
|
Ölçülər (U × G × Y) |
60mm × 42mm × 26.5mm (board üzərində 22mm, PCB qalınlığı 1.5mm, sancaqlar ≤3mm aşağıda) |
İki istiqamətli Termal İdarəetmə
TEC parametrlərinin çevik konfiqurasiyası ilə həm isitmə, həm də soyutma rejimlərini dəstəkləyir və onu geniş spektrli ətraf mühit şəraitinə və hədəf temperaturlara uyğunlaşdırmağa imkan verir.
Standartlaşdırılmış Serial Rabitə
Temperatur parametrləri və real vaxt rejimində monitorinq sürətli yerləşdirmə üçün Windows HyperTerminal kimi ümumi seriya alətləri ilə uyğun gələn standart ASCII protokolu vasitəsilə asanlıqla idarə olunur.
Kompleks siqnal interfeysi
Siqnal siqnalları və "hazır" status üçün ayrılmış çıxışlar, TEC-in bağlanması üçün nəzarət girişi ilə yanaşı, ümumi sistemin təhlükəsizlik və avtomatlaşdırma potensialını gücləndirir.
Stabil ON/OFF tənzimləməsi
Lazer diodları və laboratoriya avadanlığı kimi həssas komponentlər üçün ardıcıl istilik mühiti təmin edərək etibarlı temperaturun saxlanmasını təmin etmək üçün sübut edilmiş nəzarət metodundan istifadə edir.
Yüksək xərc-performans nisbəti
Böyük miqyaslı sənaye tətbiqləri və ağıllı cihazların istehsalı üçün iqtisadi cəhətdən sərfəli seçim olaraq qalaraq, əsas yüksək dəqiqlikli idarəetmə xüsusiyyətlərini təmin etmək üçün hazırlanmışdır.
Standart Soyuducular üçün TCB-NA Temperatur Nəzarəti standart termoelektrik soyuducular üçün hazırlanmış sadə, lakin effektiv ON/OFF idarəetmə məntiqindən istifadə etməklə işləyir. Sistem qoşulmuş sensor vasitəsilə temperaturu izləyir və daxili prosessor vasitəsilə onu istifadəçi tərəfindən müəyyən edilmiş təyinat nöqtəsi ilə müqayisə edir. Bu sapmaya əsaslanaraq, nəzarətçi lazım olduqda istilik və soyutma arasında keçid etmək üçün cərəyanı tərsinə çevirərək TEC-ə enerji axınını iki istiqamətli şəkildə idarə edir. Bu model standart tətbiqlər üçün möhkəm dayanıqlığı təmin etsə də, sadəlik üçün nəzərdə tutulmuşdur və soyutma elementlərinə enerji tədarükünü maksimum dərəcədə artırmaq üçün çıxış gərginliyini birbaşa giriş təchizatı ilə izləməyə imkan verir.
S: TCB-NA üçün təchizatı gərginliyi ilə bağlı kritik mülahizələr hansılardır?
A: Qabaqcıl NE və ya NC seriyamızdan fərqli olaraq, Standart Soyuducular üçün TCB-NA Temperatur Nəzarətçisi daxili çıxış gərginliyini məhdudlaşdırmır. Buna görə də, komponentin həddindən artıq yüklənməsinin qarşısını almaq üçün təchizatı gərginliyinin TEC-in nominal gərginliyindən az və ya ona bərabər olmasını təmin etməlisiniz.
S: TCB-NA sistemin güc sabitliyinə necə təsir edir?
Cavab: Bu nəzarətçi tərəfindən istifadə edilən keçid metodu qoşulmuş kommutasiya enerji təchizatının dalğalanmasını artıra bilər. Sisteminizdə elektromaqnit müdaxiləsinə həssas olan digər lövhələr varsa, məlumatların bütövlüyünü və lövhənin sabitliyini qorumaq üçün TCB-NA-nı ayrıca gücləndirməyi tövsiyə edirik.
S: TCB-NE modelindən TCB-NA-nı nə vaxt seçməliyəm?
A: Standart Soyuducular üçün TCB-NA Temperatur Nəzarət Cihazı qənaətcilliyin və standart dəqiqliyin prioritet olduğu tətbiqlər üçün mükəmməldir. Layihəniz maksimum enerji səmərəliliyi və ya daha yüksək temperatur həlli tələb edirsə, biz TCB-NE seriyasına yüksəltməyi təklif edirik.
1. Bir çox distribyutorlardan fərqli olaraq, X-Meritan Çində özünün xüsusi fabrikini idarə edir və bu, bizə bütün istehsal prosesinə – PCB montajından tutmuş hər TCB-NA vahidinin yekun kalibrlənməsinə qədər birbaşa nəzarəti təmin etməyə imkan verir.
2. Termal idarəetmə sektorunda təcrübəli təcrübəmizlə biz lazer diodları və tibbi alətlər sənayesindən alınan real rəylər əsasında nəzarətçilərimizi optimallaşdırmışıq və uzunmüddətli dayanıqlığa üstünlük verən aparat dizaynını təmin etmişik.
3. Bizimlə məsləhətləşdiyiniz zaman siz birbaşa avadanlıqları dizayn edən mühəndislərlə danışırsınız. Biz TEC-in həddindən artıq yüklənməsi riskinin qarşısını almaq üçün güc dalğasının idarə edilməsi və gərginliyin uyğunlaşdırılması üzrə dəqiq texniki təlimat təqdim edirik.
4. Peşəkar xaricdə logistika komandasını idarə etməklə və standart komponentlərin daimi inventarını saxlamaqla biz satınalma dövrlərini effektiv şəkildə qısaldırıq və ənənəvi beynəlxalq pərakəndə satıcılarla müqayisədə daha rəqabətli qiymət təklif edirik.
5. Məhsullarımız ciddi sənaye standartları əsasında istehsal olunur və Standart Soyuducular üçün TCB-NA Temperatur Nəzarət Cihazının kompleks sistem inteqrasiyası üçün tələb olunan elektromaqnit uyğunluğu (EMC) tələblərinə ardıcıl olaraq cavab verir.
