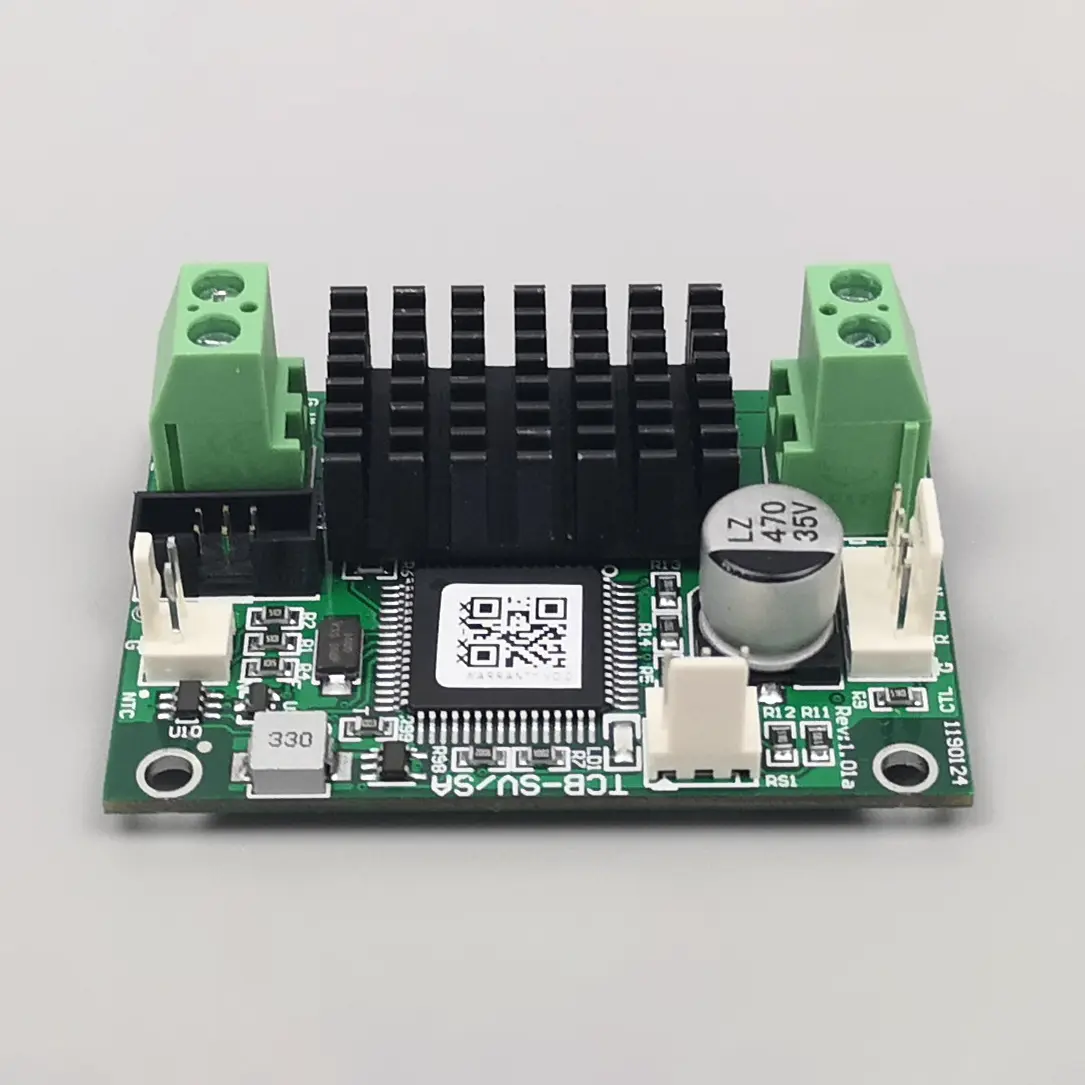

TheMikro TEC-lər üçün TCB-SV Temperatur tənzimləyicisihiperlokal istilik idarəçiliyində oyun dəyişdirici kimi ortaya çıxdı. Ultra kompakt termoelektrik soyuducular (TEC) üçün nəzərdə tutulmuş bu nəzarətçi yüksək rezolyusiyaya malik cərəyan idarəetməsini və sub-millikelvin sabitliyini təmin edir. Bu dərin dalışda biz onun arxitekturasını, müsbət/eksikliklərini, real dünyada istifadələrini araşdırırıq və tez-tez mühəndislik suallarına cavab veririk. Fuzhou X-Meritan Technology Co., Ltd. bu nəzarətçini növbəti nəsil fotonik və biotibbi sistemlərə inteqrasiya edir. İstər LiDAR, istərsə də DNT amplifikasiyası üzərində işləyirsinizsə, TCB‑SV ölçü və dəqiqliyin cəlbedici qarışığını təklif edir.
🔬 Mikro TEC-lər üçün TCB-SV Temperatur Nəzarət Cihazını nə müəyyənləşdirir?
Onun idarəetmə arxitekturası ümumi təyinatlı PID-ləri necə üstələyir?
TCB-SV ümumi PID deyil; adaptiv irəli ötürmə döngəsindən və mikro-ohm yüklər üçün xətti çıxışdan istifadə edir. O, bilavasitə miniatürləşdirilmiş Peltier elementlərində mövcud olan parazitar müqavimətə müraciət edir. Fuzhou X-Meritan Technology Co., Ltd. onu nazik təbəqəli TEC-lərlə (2x2 mm-ə qədər) sınaqdan keçirdi və < 0,002°C dalğalanma müşahidə etdi. Onun bipolyar çıxışı ölü zolağı aradan qaldıraraq onu ətraf mühitə yaxın kriogen və ya isitmə dövrləri üçün ideal hala gətirir. Üstəlik,Mikro TEC-lər üçün TCB-SV Temperatur tənzimləyicisiI2C və analoq interfeysləri özündə cəmləşdirir, ona görə də o, kompakt alətlərin içərisində rahat şəkildə yuva qurur.
⚙️ Əsas imkanlar: TCB-SV mikro TEC performansını necə yüksəldir
Mühəndislər mikro TEC-lərdən hansı sabitlik rəqəmlərini gözləyə bilərlər?
Erkən qəbul edənlərlə əməkdaşlıq edərək,Fuzhou X-Meritan Technology Co., Ltd.0,8 A mikro TEC istifadə edərək 24 saat ərzində ±0,005°C-dən aşağı uzunmüddətli sürüşmə sənədləşdirilmişdir. Nəzarətçi 24 bitlik ADC sensorundan və sürətli PWM hamarlaşdıran filtrdən istifadə edir. Hətta 0,2 J/K qədər kiçik termal yüklərlə belə, heç bir salınım baş vermir. Aşağıdakı cədvəl TCB-SV-ni adi temperatur tənzimləyiciləri ilə müqayisə edir:
| Parametr |
TCB-SV (Micro TEC optimallaşdırılmış) |
Standart stolüstü nəzarətçi |
| Min. TEC-in cari qətnaməsi |
0,5 mA |
5–10 mA (tipik) |
| Temperatur sabitliyi (10mK diapazon) |
±0,002°C |
±0,05°C |
| Forma faktoru |
30 x 30 mm modul |
½‑rəf 4U |
| Bipolyar / xətti çıxış |
Bəli, qüsursuz sıfır xaç |
Tez-tez birqütblü və ya rele |
📊 TCB-SV Temperatur tənzimləyicisi: üstünlüklər və məhdudiyyətlər
Niyə onu seçməlisiniz - və harada ehtiyatlı olmalısınız?
| ✅ Güclü nöqtələr |
⚠️ Alış-veriş |
- Ultra incə cari ayırdetmə (µTEC-lər üçün idealdır)
- Çox aşağı səs-küy: sensorda < 1 µV
- Mikrosaniyəyə cavab verən adaptiv PID
- Kompakt SMD montajı, asan yerləşdirmə
- Geniş təchizatı 5-28 V, yüksək səmərəlilik
|
- Maksimum çıxış 2 A (böyük TEC-lər üçün deyil)
- Ekzotik TEC-lər üçün proqram təminatının tənzimlənməsi tələb olunur
- Daxili qrafik displey yoxdur (yalnız uzaqdan)
- Giriş tutumunun düzülüşünə həssasdır
- Əsas açma-bağlama nəzarətçilərindən daha yüksək qiymət
|
Daha yüksək ilkin investisiyaya baxmayaraq,Fuzhou X-Meritan Technology Co., Ltd.enerjiyə qənaət və fotonik düzülüşündə istilik iterasiyalarının azalması səbəbindən ümumi sahiblik dəyərinin aşağı düşdüyünü vurğulayır.
🔄 Mikro TEC-lərlə dinamik istilik velosipedi
TCB-SV sürətlə alternativ istilik/soyutma əməliyyatını həddi aşmadan idarə edə bilərmi?
Bəli - sıçrayış xüsusiyyətlərindən biridirMikro TEC-lər üçün TCB-SV Temperatur tənzimləyicisionun “istilik sürəti irəliyə doğru irəliləməsidir”. PCR və ya lazer dalğa uzunluğunun sabitləşdirilməsində tez-tez qızdırma və soyutma arasında sürətlə keçid etməlisiniz. TCB-SV Peltierin geri çevrilməsini gözləyir və arxa EMF-ni kompensasiya edir. Fuzhou X-Meritan Technology Co., Ltd. 3x3 mm ölçülü TEC-də 5°C/s fırlanma sürətini < 3% həddi aşmaqla nümayiş etdirdi. Bu, onu kvant kaskad lazer qablaşdırma və mikro-mayeli termal dövranlar üçün mükəmməl edir.
🏭 Tətbiq panoraması: burada TCB‑SV fərq yaradır
Hansı qabaqcıl sahələr daha çox faydalanır?
-
Optik ötürücülər– DWDM lazer temperaturun sabitləşməsi (kəpənək paketləri daxilində mikro TEC).
-
Tibbi diaqnostika– İzotermik gücləndirmə çipləri (LAMP) ±0,1°C dəqiqlik tələb edir.
-
Kosmik / aerokosmik– Miniatür IR detektorları aşağı güc büdcəsi ilə soyutma.
-
Laboratoriya cihazları– Mikrokalorimetriya, burada aşağı istilik kütləsi vacibdir.
Fuzhou X-Meritan Technology Co., Ltd. TCB‑SV-ni kvant sensorlarını inkişaf etdirən tədqiqat laboratoriyalarını təmin edir, çünki onun EMC profili son dərəcə təmizdir.
❓ Tez-tez verilən suallar (TCB‑SV və mikro TEC-lər)
TCB-SV sub-milliamp TEC cərəyanları ilə işləyirmi?
Tamamilə. TCB-SV-nin çıxış mərhələsi 16 bitlik DAC və dəqiq op-amp sürücüsü sayəsində 0,2 mA-a qədər xətti olur. Bir çox mikro TEC-lər, xüsusən də sensorun soyudulması üçün 10 mA-dan aşağı cərəyan tələb edir. Nəzarətçi hətta bu aşağı səviyyələrdə xəttiliyi qoruyur, H-körpü dizaynlarında görünən “krossover təhrifindən” qaçır. Fuzhou X‑Meritan Technology Co., Ltd. 1 mA-dan aşağı dəqiqliyi artırmaq üçün hiss rezistorunun kalibrlənməsi üçün proqram qeydləri təqdim edir.
Hansı temperatur sensoru interfeysləri uyğun gəlir?
TCB-SV yerli olaraq PT100/1000 RTD-ləri, NTC termistorlarını (xəttiləşdirmə cədvəlləri ilə) və hətta konfiqurasiya edilə bilən analoq ön ucu vasitəsilə AD590 və ya LM335 kimi bərk hal sensorlarını dəstəkləyir. Buraya proqramlaşdırıla bilən həyəcan cərəyanı olan 24-bit delta-sigma ADC daxildir. Mikro TEC tətbiqləri üçün termal gecikməni azaltmaq üçün kiçik NTC çip termistorlarından (ölçüsü 0201) istifadə etməyi tövsiyə edirik. Fuzhou X‑Meritan Technology Co., Ltd inteqrasiyanı sürətləndirmək üçün əvvəlcədən uyğunlaşdırılmış termistor əyrilərini təmin edə bilər.
Çox zonalı mikro TEC nəzarəti üçün çoxlu TCB‑SV nəzarətçiləri zəncirlə bağlaya bilərəmmi?
Bəli, TCB‑SV konfiqurasiya edilə bilən ünvana malik I²C/SMBus interfeysinə malikdir. Siz bir avtobusda 16-a qədər cihazı işlədə bilərsiniz ki, bu da düzülmüş dalğa ötürücü barmaqlıqları və ya mikroplitəli termosikllər üçün çoxkanallı sistemlərin qurulmasını asanlaşdırır. Ev sahibi temperatur telemetriyasını oxuya və təyinat nöqtələrini fərdi olaraq yaza bilər. Fuzhou X‑Meritan Technology Co., Ltd sürətli prototipləmə üçün Python kitabxanası və GUI təklif edir.
TCB‑SV proqram təminatı gələcək TEC materialları üçün təkmilləşdirilə bilərmi?
mütləq. Onun UART/I²C üzərindən tətbiqdaxili proqramlaşdırma (IAP) yükləyicisi var. Fərqli empedanslı və ya Seebeck əmsallı yeni nazik təbəqəli TEC-lər göründükcə siz PID və xəttiləşdirmə cədvəllərini yeniləyə bilərsiniz. Fuzhou X‑Meritan Technology Co., Ltd. müntəzəm olaraq yeni mikro TEC-lər üçün adaptiv qazanc planlamasını təkmilləşdirən proqram təminatı yamaqlarını buraxır. Bu, gələcək investisiyanızı sübut edir.
TCB-SV zərif mikro TEC-lər üçün hansı qorumaları ehtiva edir?
O, proqramlaşdırıla bilən cərəyan məhdudiyyəti, termal söndürmə və başlanğıc cərəyanının qarşısını alan yumşaq başlanğıc xüsusiyyətlərinə malikdir. Nəzarətçi daim TEC gərginliyinə nəzarət edir və 100 µs-dən az müddətdə açıq-qapanma və ya qısaqapanma şəraitini aşkarlaya bilər, sonra çıxışı söndürür. Bu qorunma səviyyəsi tibbi və ya aerokosmik avadanlıqlara daxil edilmiş bahalı mikro TEC-lər üçün vacibdir.
📚 İstinadlar və texniki mənbələr
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV məhsul haqqında qısa məlumat və ağ kağız (2025)
- 🔗 Komponentlər, Qablaşdırma və İstehsal Texnologiyası üzrə IEEE Əməliyyatları: “Birgə qablaşdırılmış optika üçün Micro TEC nəzarətçiləri” (Cild 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Termal Analiz Jurnalı: “Miniaturized Peltier cihazları ilə sub-millikelvin nəzarəti” (2023) – https://link.springer.com/article/... (lövbər)
- 🔗 Ərizə qeydi AN‑102:Mikro TEC-ləri salınmadan idarə etməkFuzhou X‑Meritan Technology Co., Ltd. tərəfindən (istək əsasında mövcuddur)
TheMikro TEC-lər üçün TCB-SV Temperatur tənzimləyicisiqiymətləndirmənizə hazırdır.Fuzhou X‑Meritan Technology Co., Ltd. pulsuz dizayn icmalı, nümunə vahidləri və texniki konsaltinq təmin edir. Bizimlə əlaqə saxlayınindi.
