X-Meritan, Qısa Dövrlü PID ilə və Mikro Obyektlər üçün nəzərdə tutulmuş təchizatçı ilə aparıcı Çin keyfiyyətli ATC-M1 Temp Controllerdir. DFB lazerləri kimi miniatür optik cihazları əhatə edən mühəndislik problemləri son dərəcə məhdud məkanlarda dəqiq istilik tənzimlənməsini tələb edir. Çində yerləşən müəssisəmizdə bu ixtisaslaşmış kontrollerləri istehsal etməklə, X-Meritan qlobal tərtibatçılara sürətli cavab verən idarəetmə arxitekturası ilə ultra kompakt ölçüləri tarazlayan yüksək performanslı həllər təqdim edir.

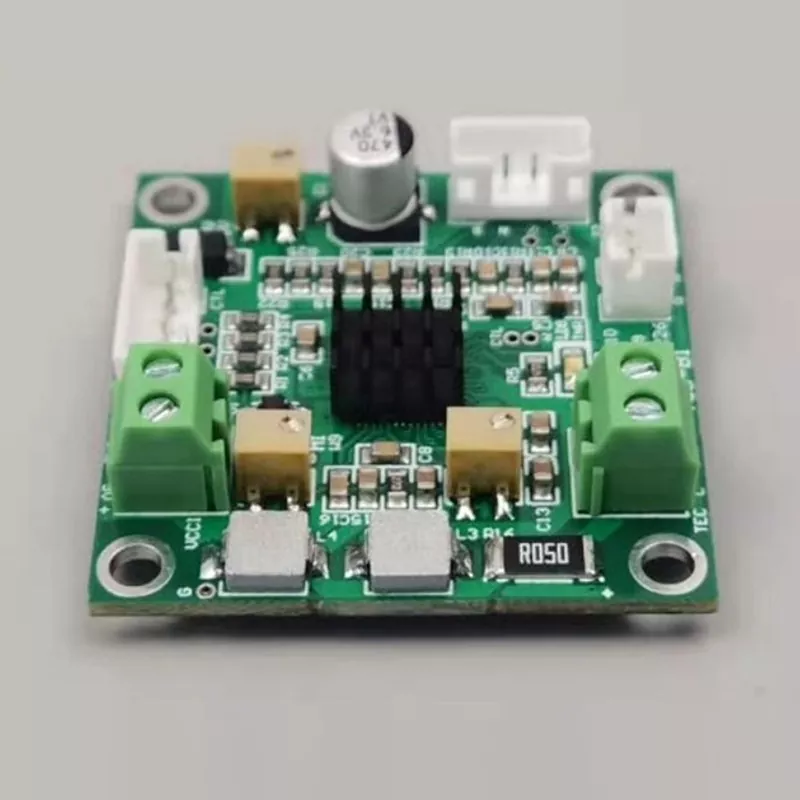

X-Meritan-dan istehsal edilmiş Qısa Dövrlü PID-li və Mikro Obyektlər üçün nəzərdə tutulmuş keyfiyyətli ATC-M1 Temp Controller TO-CAN paketləri və mikro-elektron birləşmələr üçün optimallaşdırılmış flaqman istilik idarəetmə moduludur. Bu nəzarətçi ani korrektələr təmin etmək üçün xüsusi qısa dövrəli PID alqoritmindən istifadə edir və mikro miqyaslı termal kütlələrin xarici dalğalanmalara baxmayaraq sabit qalmasını təmin edir. Xüsusi bir istehsalçı olaraq, X-Meritan ATC-M1-ni daxili məkanın kritik məhdudiyyət olduğu sistemlərə mükəmməl inteqrasiya etmək üçün dizayn etmişdir və ənənəvi nəzarətçilərin izi olmadan sənaye səviyyəli dəqiqliyi təmin etmişdir.
| Parametr | Texniki Tələb / Dəyər |
| Məhsulun adı | Temperatur İdarəetmə Paneli |
| Model nömrəsi | ATC-M1 |
| Lövhə Təchizat Gərginliyi (DC) | 3.0V - 5.0V |
| Çıxış Effektivliyi | Təxminən 80% |
| TEC Maksimum Gərginlik | 4.3V (5V təchizatı ilə) / 2.5V (3.3V təchizatı ilə) |
| TEC Maksimum Cərəyan | 2.5A |
| Temperatur Sensorunun Tipi | 10K NTC |
| Temperatur Nəzarət Sabitliyi | 0,001 dərəcə C |
| Temperaturun qurulması metodu | Potensiometr və ya Analoq Giriş |
| Defolt Temperatur Nəzarət Aralığı | +10 ilə +40 dərəcə arasında |
| Zavod Standartı Temperatur | 25 dərəcə C |
| Zavod Defolt Maks Çıxış Gərginliyi | 2.0V |
| Zavod standartı Maks Çıxış Cərəyanı | 1.0A |
| Tənzimləmə üsulu | W9 Potensiometr |
| İşləmə Temperatur Aralığı | -40 ilə +45 dərəcə arasında |
| Ölçülər (U x W) | 34mm x 20mm |
| Ümumi Hündürlük | 15,5 mm |
| Pin hündürlüyü | 5,5 mm |
Qısa Dövrlü PID Alqoritmi
Nəzarətçi, sürətli sabitləşmə və yüksək tezlikli düzəldici cavabları təmin edən, aşağı istilik ətaləti olan mikro obyektlər üçün nəzərdə tutulmuş optimallaşdırılmış əks əlaqə dövrəsinə malikdir.
Həddindən artıq yerə qənaət edən dizayn
Yüksək sıxlıqlı inteqrasiya üçün hazırlanmış ATC-M1 miniatür optik cihazların və sensor korpuslarının ən sıx daxili boşluqlarına uyğun gəlir.
Sorunsuz TO-CAN İnteqrasiyası
İnteqrasiya edilmiş soyuducular və zondlarla DFB lazerləri və TO-CAN paketlərini idarə etmək üçün xüsusi olaraq hazırlanmışdır, dalğa uzunluğunun dəqiq sabitləşməsini təmin edir.
Yüksək Səmərəli Termal Çıxış
Kiçik ölçüsünə baxmayaraq, ATC-M1 həssas yarımkeçirici birləşmələr üçün sabit istilik mühitini saxlayaraq mikro soyuduculara davamlı enerji verir.
Sənaye dərəcəli etibarlılıq
ISO standartlarına uyğun fabrikimizdə istehsal olunan hər bir qurğu telekommunikasiya və aerokosmik zondlamanın tələbkar mühitlərinə tab gətirə bilməsi üçün ciddi sınaqlardan keçir.
Qısa Dövrlü PID-li və Mikro Obyektlər üçün nəzərdə tutulmuş ATC-M1 Temp Controller hazırda aşağıdakı sahələrdə geniş istifadə olunur:
DFB Lazer Diod Stabilizasiyası: ATC-M1 yüksək sürətli fiber optik rabitə modullarında tezlik sürüşməsinin qarşısını almaq üçün lazım olan dəqiq, qısa dövrəli əks əlaqəni təmin edir.
TO-CAN Paket İstilik İdarəetməsi: Məhdud istilik kütləsi olan miniatür TO tipli metal qutularda yerləşdirilən yarımkeçirici komponentlərin soyudulması və monitorinqi üçün idealdır.
Mikro-Optik Algılama: Daş-davamlı işləmə temperaturunu saxlamaqla kompakt infraqırmızı sensorlar və molekulyar detektorların dəqiqliyini təmin edir.
S: "Qısa Dövrlü PID" nə üçün Qısa Dövrlü PID ilə ATC-M1 Temp Controller üçün vacibdir və Mikro Obyektlər üçün nəzərdə tutulmuşdur?
A: Mikro obyektlər daha böyük sistemlərə nisbətən daha tez qızdırılır və soyuyur. Qısa dövrəli PID nəzarətçiyə öz çıxışını daha yüksək tezlikdə yeniləməyə imkan verir, standart sənaye nəzarətçiləri ilə tez-tez baş verən temperaturun "aşması"nın qarşısını alır.
S: ATC-M1 mövcud miniatür optik sistemlərə uyğunlaşa bilərmi?
A: Bəli. Qısa Dövrlü PID ilə ATC-M1 Temp Controller və Mikro Obyektlər üçün nəzərdə tutulmuşdur, inteqrasiya olunmuş fotonika və portativ diaqnostika alətləri kimi məkanın kritik darboğaz olduğu sistemlər üçün xüsusi olaraq yaradılmış ən yığcam dizaynlarımızdan biridir.
S: X-Meritan ilkin sistem inteqrasiyası üçün texniki yardım göstərirmi?
A: Mütləq. Mütəxəssislərdən ibarət komandamız ATC-M1-in sizin xüsusi aparat dizaynınız çərçivəsində optimal şəkildə işləməsini təmin etmək üçün hərtərəfli satış sonrası dəstək təklif edərək, sürətli və effektiv həllər təqdim etməyə hazırdır.
1. Treyderlərdən fərqli olaraq, X-Meritan Çində öz ixtisaslaşdırılmış fabrikini idarə edir. Biz ATC-M1-də hər bir komponentin tam izlənilməsini təmin edərək, PCB səviyyəsindən yuxarı hər bir vahiddə sənaye səviyyəli etibarlılığın qurulmasını təmin edirik.
2. Biz sadəcə lövhə satmırıq; komandamıza birbaşa DFB lazer və TO-CAN inteqrasiya layihələrində işləmiş proqram mühəndisləri daxildir. Mikro-obyektləriniz üçün istilik müqavimətinin uyğunlaşdırılması və PID parametrlərinin əvvəlcədən təyin edilməsi ilə bağlı xüsusi məsləhətlər veririk.
3. Kontrollerlərimiz artıq yüksək riskli mühitlərdə, o cümlədən optik lif rabitəsi və tibbi diaqnostikada yerləşdirilib, burada 0,1°C sürüşmə sistem nasazlığı ilə nəticələnə bilər.
4. Biz mikro-elektron cihazlar üçün elmi-tədqiqat işlərinin sürətli templi xarakterini başa düşürük. Müfəssəl texniki məlumat vərəqləri ilə dəstəklənən təcili sınaq və yoxlama ehtiyaclarınızı dəstəkləmək üçün ATC-M1 üçün göndərilməyə hazır ehtiyatımızı saxlayırıq.
5. İllərlə istehsal və əməkdaşlıq təcrübəsi ilə X-Meritan bütün məhsulların qlobal bazarlar üçün lazımi sənaye standartlarına cavab verməsini təmin edərək beynəlxalq istehsalçılar üçün etibarlı təchizat zəncirini təmin edir.
